Pe măsură ce livrările globale de smartphone-uri pliabile continuă să crească,Ecrane LCD din seria Foldau devenit unul dintre cele mai exigente segmente din punct de vedere tehnic de pe piața secundară a electronicelor de larg consum. Spre deosebire de procesele standardizate pentru afișajele tradiționale cu ecran plat, ecranele flexibile prezintă provocări unice în ceea ce privește structura fizică, caracteristicile electrice și modurile de defecțiune, necesitând capacități specializate în testare, clasificare și renovare.
Potrivit datelor IDC, livrările globale de smartphone-uri pliabile au depășit 22 de milioane de unități în 2025, cu baza instalată cumulată depășind 50 de milioane de unități. Samsung deține aproximativ 65% din această piață, ceea ce face din seria sa Fold cea mai mare sursă de cerere de reparații aftermarket pentru ecranele LCD din seria Fold. Cercetările din industrie indică o rată a defecțiunilor legate de ecran de 7-9% în decurs de 12 luni de utilizare pe dispozitivele pliabile, semnificativ mai mare decât rata de 3-5% pentru telefoanele tradiționale de tip bar. Fracturile cablului flexibil în zona balamalei, delaminarea flexibilă a substratului și defecțiunea senzorului tactil se clasează ca primele trei moduri de defecțiune. Costurile oficiale de înlocuire pentru noile ansambluri de ecrane pliabile variază de obicei între 200 și 400, cu timpi de așteptare de 5-10 zile lucrătoare. Această realitate a accelerat maturizarea canalelor profesionale de recuperare și renovare pentru ecranele LCD din seria Fold.

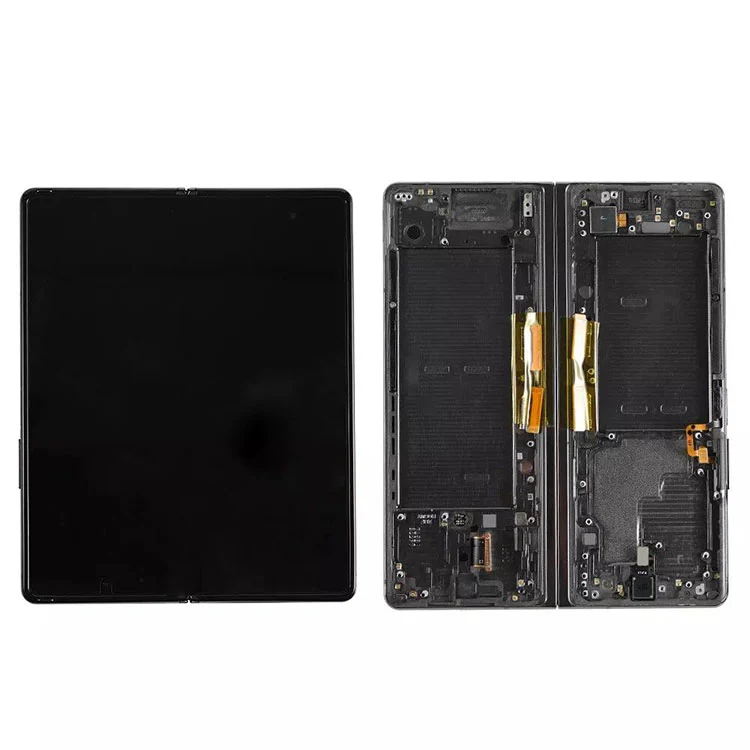

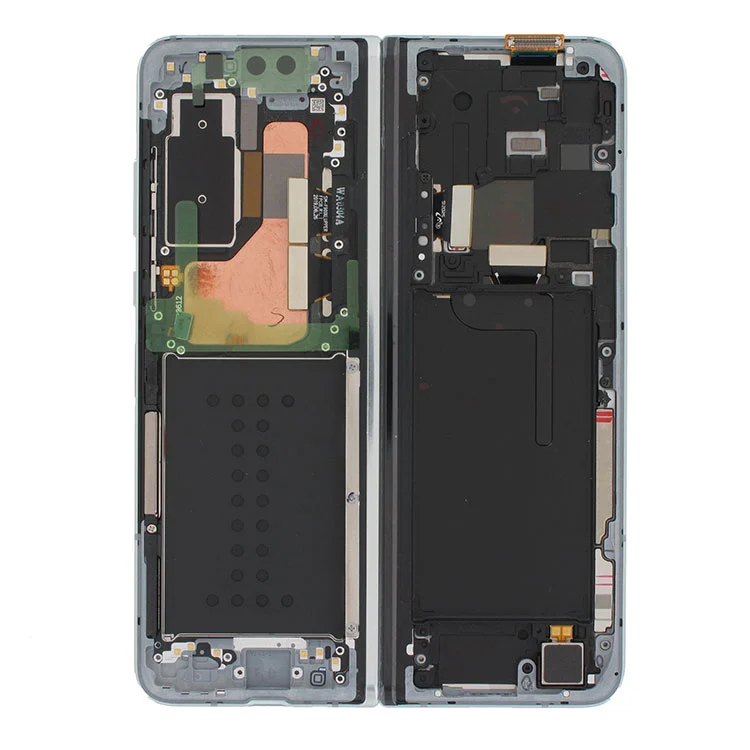

Următorul tabel prezintă identificatorii de model și specificațiile tehnice cheie pentru ecranele LCD din seria Fold disponibile în prezent pe piața de schimb:
| Model de produs | Dispozitiv compatibil | Tip panou | Dimensiunea ecranului principal | Rezoluţie | Rata de reîmprospătare | Driver IC |
|---|---|---|---|---|---|---|
| Pliază 6 LCD | Galaxy Z Fold6 | AMOLED dinamic 2X | 7,6" | 2160×1856 | 120 Hz | S6SY761X |
| Pliați 5 LCD | Galaxy Z Fold5 | AMOLED dinamic 2X | 7,6" | 2176×1812 | 120 Hz | S6SY761 |
| Pliați 4 LCD | Galaxy Z Fold4 | AMOLED dinamic 2X | 7,6" | 2176×1812 | 120 Hz | S6SY760 |
| Pliați 3 LCD | Galaxy Z Fold3 | AMOLED dinamic | 7,6" | 2208×1768 | 120 Hz | S6SY759 |
| Pliați 2 LCD | Galaxy Z Fold2 | AMOLED dinamic | 7,4" | 2213×1689 | 120 Hz | S6SY758 |
| Pliază LCD | Galaxy Fold (prima generație) | AMOLED dinamic | 7,3" | 2152×1536 | 60 Hz | S6SY757 |
Notă de compatibilitate:Pinouts-ul conectorului și atribuirea cablurilor flexibile diferă de la o generație la alta. Înlocuirea între generații nu este acceptată.
Din punct de vedere ingineresc, eșecurile înEcrane LCD din seria Foldurmați modele fizice identificabile mai degrabă decât distribuția aleatoare.
Fractură de oboseală în zona balamalei
Urmele metalice multistrat (linii de date, linii de scanare, linii electrice) de sub panoul flexibil OLED experimentează stres ciclic de îndoire în timpul plierii repetate. Datele de laborator arată că, în timp ce Samsung evaluează aceste afișaje pentru 200.000 de ori, utilizarea în lumea reală cu toleranțe pentru balamale și pătrunderea prafului produce micro-fisuri în unele mostre după 80.000-100.000 de cicluri. Testarea electrică dezvăluie una sau mai multe linii verticale (luminoase sau întunecate), indicând circuite deschise sau scurtcircuite. Acest tip de defecțiune poate fi abordat prin echipamente de lipire de precizie, localizarea punctelor de fractură sub mărire de 100x și restabilirea conexiunilor electrice folosind film conductiv anizotrop (ACF) cu lipire prin termocompresie.
Delaminare flexibilă a substratului care are ca rezultat pierderea atingerii
Stratul senzorului tactil de pe ecranele pliabile utilizează de obicei nanofir argintiu sau materiale din plasă metalică acoperite pe un substrat flexibil de poliimidă. Plierea prelungită poate cauza separarea localizată între substrat și stratul adeziv optic din sticlă de acoperire, ducând la întreruperea semnalului tactil. Simptomul tipic este o bandă lată de 2-3 cm în mijlocul afișajului, fără răspuns la atingere. Acest lucru necesită curățarea și re-laminarea mediului camerei curate folosind adeziv optic de înaltă transmisie cu echipament de lipire în vid. Mai puțin de 12-15% dintre unitățile de reparații pot rezolva în mod constant această problemă.
Driver IC sau Flex Cable Eșec complet
Unele ecrane LCD din seria Fold par nedeteriorate fizic, dar nu afișează nicio ieșire de afișare. Testarea de izolare a defecțiunilor identifică de obicei fie un circuit integrat de driver eșuat, fie un cablu flexibil lung rupt care trece prin zona balamalei, ceea ce reprezintă punctul slab mecanic din calea semnalului. După localizarea segmentului defect folosind plăcile de diagnosticare, cablul flexibil poate fi înlocuit sau circuitul integrat al driverului poate fi reballat. Acest tip de reparație are cel mai mic cost dintre cele trei mari categorii de defecțiuni, cu rate de succes depășind 85%.
Standard de notare pe cinci niveluri
Operațiunile profesionale de recuperare au stabilit un sistem de clasificare rafinat pentru procesarea ecranelor LCD din seria Fold:
| Nota | Definiţie | Standard de testare electrică | Calea Dispoziției |
|---|---|---|---|
| A | Unitate bună cu funcționalitate completă | Abatere la atingere <1,5 mm pe întreaga zonă, uniformitate de luminozitate >85%, fără defecte de afișare | Recirculare directă |
| B | Defect cosmetic minor | Funcționalitate completă, zgârieturi minore ale polarizatorului sau uzură cadrului permise | Circulație curățată, degradată |
| C | Defecțiune funcțională reparabilă | Ruptură de flexibilitate, defecțiune a circuitului integrat sau anomalie a plăcii driverului, dar panoul și stratul tactil sunt intacte | Intrați în procesul de lipire/relaminare |
| D | Defecțiune funcțională nereparabilă | Scurgeri de lichid din panou, ardere OLED sau fractură fizică a substratului | Dezasamblați pentru piesele la nivel de componente |
| E | Complete报废 | Deteriorări transversale pe mai multe straturi | Recuperarea materialului |
Datele din industrie din execuțiile reale de recuperare arată că printre ecranele LCD din seria Fold colectate, clasele A și B reprezintă împreună 18-22%, gradul C reprezintă 35-40%, iar clasele D și E reprezintă restul. Mai mult de jumătate dintre ecranele eșuate au o valoare de reutilizare sau de recuperare a componentelor, semnificativ mai mare decât rata de reutilizare de aproximativ 30% pentru LCD-urile plate tradiționale.
Evaluarea precisă a ecranelor LCD din seria Fold necesită o matrice dedicată echipamentelor de testare:
| Categoria de testare | Echipamente | Specificații cheie | Elemente de testare |
|---|---|---|---|
| Electric | Tester de afișare | Suport protocol MIPI, 3.3V-5.5V reglabil | Scară de gri, culoare solidă, modele în gradient |
| Electric | Atingeți placa de testare | Scanare matrice în 126 de puncte, precizie de ± 0,5 mm | Detectarea zonei moarte, măsurarea derivei |
| Electric | Rack de îmbătrânire | 72 ore, ciclu 25°C-45°C | Screening-ul eșecului latent |
| Optic | Masa de transmisie a luminii | 5000-8000 Lux reglabil | Scurgeri de lichid, daune prin strivire, bule de polarizare |
| Optic | Indicator de adâncime a pliului | Senzor de deplasare cu laser, precizie de ± 0,01 mm | Măsurarea adâncimii cutei fizice |
| Vizual | Microscop | mărire 100-200x | Oxidarea degetelor de aur, micro-fisuri |
| Fiabilitate | Camera de temperatură/umiditate | 60°C / 90% RH | Validarea stabilității post-reparație |
| Fiabilitate | Tester pliat | 15-20 cicluri/minut, unghi programabil | Eșantionarea de viață îndoită |
Analiza ecranelor din seria Samsung Fold recuperate dezvăluie diferite distribuții ale modurilor de defecțiune de-a lungul generațiilor:
| Model de ecran | Fractură Flex | Atingeți delaminare | Cablu IC/Flex | Alte | Rata generală de reparabilitate |
|---|---|---|---|---|---|
| Pliază 6 LCD | 41% | 18% | 24% | 17% | 67% |
| Pliați 5 LCD | 44% | 16% | 22% | 18% | 68% |
| Pliați 4 LCD | 46% | 15% | 21% | 18% | 68% |
| Pliați 3 LCD | 52% | 12% | 19% | 17% | 71% |
| Pliați 2 LCD | 48% | 14% | 20% | 18% | 69% |
| Pliază LCD | 38% | 10% | 35% | 17% | 72% |
Noile generații Fold 6 și Fold 5 prezintă un design ușor îmbunătățit al cablului flexibil, cu rate mai mici de rupere în comparație cu Fold 3. Ecranele Fold de prima generație au rate mai mari de defecțiuni ale driverului IC, dar sunt în general mai ușor de reparat, rezultând cea mai mare reparabilitate generală dintre toate generațiile.
Următoarele sunt intervale de preț de referință pentru ecranele LCD din seria Fold în funcție de grad în distribuția B2B (USD pe unitate, date de piață pentru T1 2026):
| Model de ecran | Clasa A | Clasa B | Grad C (reparat) | Gradul D (piese) |
|---|---|---|---|---|
| Pliază 6 LCD | 165-190 USD | 140-160 USD | 85-105 USD | 35-45 USD |
| Pliați 5 LCD | 110-130 USD | 90-110 USD | 55-70 USD | 25-35 USD |
| Pliați 4 LCD | 80-95 USD | 65-80 USD | 40-50 USD | 18-25 USD |
| Pliați 3 LCD | 55-65 USD | 45-55 USD | 30-38 USD | 12-18 USD |
| Pliați 2 LCD | 35-45 USD | 28-35 USD | 18-25 USD | 8-12 USD |
| Pliază LCD | 25-32 USD | 18-25 USD | 12-18 USD | 5-8 USD |
Note de preț:Unitățile de grad A se potrivesc canalelor de reparații care necesită calitate premium. Unitățile reparate de grad C (post-legare sau înlocuire a polarizatorului) oferă funcționalitate completă pentru cumpărătorii sensibili la preț. Piesele de gradul D oferă cabluri flexibile, circuite integrate de driver și polarizatoare pentru reparații la nivel de componente.
Pentru toți șaseEcrane LCD din seria Fold(Fold 6 / Fold 5 / Fold 4 / Fold 3 / Fold 2 / Fold LCD), este disponibilă aprovizionare stabilă de calitate completă, inclusiv:
Toate expedierile sunt supuse testării afișajului, scanării tactile pe toată suprafața și evaluării vizuale cu rapoarte de testare furnizate.
